Ma borne d'arcade en 15 jours

Je vous partage pas à pas, la construction de ma borne d'arcade Mame, de A à Z en partant de zéro (en éspérant que cela puisse vous aider), allez, je me donne 15 jours .... c'est partit !!

Le Panel de contrôle ... c'est pas fini !

Publié le 22 Février 2016 par Zisquier

Bon jusque-là c'était facile ... lol maintenant que j'ai le plexi et les boutons et tout, il est temps de fixer les boutons sans oublier l'art-work "Morzienda"que je vais glisser entre les deux et que voici :



Il s'agit d'un pele-mele de photos de concert et d'art-work (réalisé par Stan W Decker) du groupe dans lequel je joue (du Metal un peu bourrin : http://www.morzienda.fr/ pour ceux qui aime de style de zic:)

Il s'agit d'un pele-mele de photos de concert et d'art-work (réalisé par Stan W Decker) du groupe dans lequel je joue (du Metal un peu bourrin : http://www.morzienda.fr/ pour ceux qui aime de style de zic:)

voilà tous les éléments sont placés. Il reste plus qu'à câbler tout ça.

voilà tous les éléments sont placés. Il reste plus qu'à câbler tout ça.

C'est très simple une fois les switch placés sous les boutons, une coss rouge et une coss noir de chaque côté alimenteront la led du bouton, le tout relié à l'alimentation 12v que vous pouvez voir ci-dessusC'est très simple une fois les switch placés sous les boutons, une coss rouge et une coss noir de chaque côté alimenteront la led du bouton, le tout relié à l'alimentation 12v que vous pouvez voir ci-dessus
C'est très simple une fois les switch placés sous les boutons, une coss rouge et une coss noir de chaque côté alimenteront la led du bouton, le tout relié à l'alimentation 12v que vous pouvez voir ci-dessus

C'est très simple une fois les switch placés sous les boutons, une coss rouge et une coss noir de chaque côté alimenteront la led du bouton, le tout relié à l'alimentation 12v que vous pouvez voir ci-dessus

La première photo c'est l'interfae USB sur laquelle les commandes des boutons seront raccordées, un schéma est livré avec la commande de vos boutons :) cette interface sera branché en USB donc, vers la Raspberry Pi que je vais pour montrer après :) Pour le raccord des bouton à l'interface USB, il y a une masse reliée à chaque bouton qui se situe sur le haut du bouton, ainsi qu'un commun sur le devant du bouton. En lisant attentivement le manuel on arrive à s'y retrouver même si c'est pas toujours très clair. De toute façon il est possible de configurer les boutons via Recalbox, donc au pire ce n'estr pas grave si un ou deux boutons sont inversés.La première photo c'est l'interfae USB sur laquelle les commandes des boutons seront raccordées, un schéma est livré avec la commande de vos boutons :) cette interface sera branché en USB donc, vers la Raspberry Pi que je vais pour montrer après :) Pour le raccord des bouton à l'interface USB, il y a une masse reliée à chaque bouton qui se situe sur le haut du bouton, ainsi qu'un commun sur le devant du bouton. En lisant attentivement le manuel on arrive à s'y retrouver même si c'est pas toujours très clair. De toute façon il est possible de configurer les boutons via Recalbox, donc au pire ce n'estr pas grave si un ou deux boutons sont inversés.La première photo c'est l'interfae USB sur laquelle les commandes des boutons seront raccordées, un schéma est livré avec la commande de vos boutons :) cette interface sera branché en USB donc, vers la Raspberry Pi que je vais pour montrer après :) Pour le raccord des bouton à l'interface USB, il y a une masse reliée à chaque bouton qui se situe sur le haut du bouton, ainsi qu'un commun sur le devant du bouton. En lisant attentivement le manuel on arrive à s'y retrouver même si c'est pas toujours très clair. De toute façon il est possible de configurer les boutons via Recalbox, donc au pire ce n'estr pas grave si un ou deux boutons sont inversés.
La première photo c'est l'interfae USB sur laquelle les commandes des boutons seront raccordées, un schéma est livré avec la commande de vos boutons :) cette interface sera branché en USB donc, vers la Raspberry Pi que je vais pour montrer après :) Pour le raccord des bouton à l'interface USB, il y a une masse reliée à chaque bouton qui se situe sur le haut du bouton, ainsi qu'un commun sur le devant du bouton. En lisant attentivement le manuel on arrive à s'y retrouver même si c'est pas toujours très clair. De toute façon il est possible de configurer les boutons via Recalbox, donc au pire ce n'estr pas grave si un ou deux boutons sont inversés.

La première photo c'est l'interfae USB sur laquelle les commandes des boutons seront raccordées, un schéma est livré avec la commande de vos boutons :) cette interface sera branché en USB donc, vers la Raspberry Pi que je vais pour montrer après :) Pour le raccord des bouton à l'interface USB, il y a une masse reliée à chaque bouton qui se situe sur le haut du bouton, ainsi qu'un commun sur le devant du bouton. En lisant attentivement le manuel on arrive à s'y retrouver même si c'est pas toujours très clair. De toute façon il est possible de configurer les boutons via Recalbox, donc au pire ce n'estr pas grave si un ou deux boutons sont inversés.

Sur la Raspberry Pi2 j'ai mis une clé Wifi qui sera obligatoire pour transférer vos roms de jeux depuis votre ordinateur (cela se fait par le réseaux), une clé blue tooth (pour un clavier) qui finalement ne sert plus une fois le panel configuré, un cable audio qui est relié aux enceintes, une cable HDMI relié au moniteur et une mini carte SD 32Go pour y mettre l'OS Recalbox et les roms.
Sur la Raspberry Pi2 j'ai mis une clé Wifi qui sera obligatoire pour transférer vos roms de jeux depuis votre ordinateur (cela se fait par le réseaux), une clé blue tooth (pour un clavier) qui finalement ne sert plus une fois le panel configuré, un cable audio qui est relié aux enceintes, une cable HDMI relié au moniteur et une mini carte SD 32Go pour y mettre l'OS Recalbox et les roms.
Sur la Raspberry Pi2 j'ai mis une clé Wifi qui sera obligatoire pour transférer vos roms de jeux depuis votre ordinateur (cela se fait par le réseaux), une clé blue tooth (pour un clavier) qui finalement ne sert plus une fois le panel configuré, un cable audio qui est relié aux enceintes, une cable HDMI relié au moniteur et une mini carte SD 32Go pour y mettre l'OS Recalbox et les roms.
Sur la Raspberry Pi2 j'ai mis une clé Wifi qui sera obligatoire pour transférer vos roms de jeux depuis votre ordinateur (cela se fait par le réseaux), une clé blue tooth (pour un clavier) qui finalement ne sert plus une fois le panel configuré, un cable audio qui est relié aux enceintes, une cable HDMI relié au moniteur et une mini carte SD 32Go pour y mettre l'OS Recalbox et les roms.
Sur la Raspberry Pi2 j'ai mis une clé Wifi qui sera obligatoire pour transférer vos roms de jeux depuis votre ordinateur (cela se fait par le réseaux), une clé blue tooth (pour un clavier) qui finalement ne sert plus une fois le panel configuré, un cable audio qui est relié aux enceintes, une cable HDMI relié au moniteur et une mini carte SD 32Go pour y mettre l'OS Recalbox et les roms.

Sur la Raspberry Pi2 j'ai mis une clé Wifi qui sera obligatoire pour transférer vos roms de jeux depuis votre ordinateur (cela se fait par le réseaux), une clé blue tooth (pour un clavier) qui finalement ne sert plus une fois le panel configuré, un cable audio qui est relié aux enceintes, une cable HDMI relié au moniteur et une mini carte SD 32Go pour y mettre l'OS Recalbox et les roms.

CA FONCTIONNE !!!! Yeahhhh !!!

CA FONCTIONNE !!!! Yeahhhh !!!

Voici un update de cet article, pour mieux expliquer comment j'ai raccordé les stick/boutons à l'interface USB.

Voici comment j'ai nommé les boutons de mon panel :



Le stick n°1 est appelé P0

Le stick n°2 est appelé P1

Sur l'interface USB il y a 2 rangés de 9 petites bornes pour le stick P0 et pareil pour le stick P1. Mais bizarrement les bornes qui avaient un numéros commun n'avaient curieusement pas la même fonction pour les stick P0 et P1 sur le plan ... donc j'ai suivit ce qui était écrit.

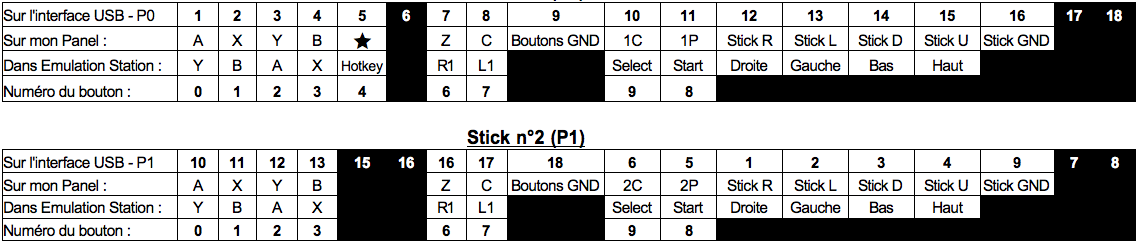

Je n'ai plus ce petit schéma que j'avais à l'époque mais j'ai repéré où allaient chaque fils et ils sont répartit comme ceci :

- "Boutons GND" c'est en fait la masse de chaque boutons, ils ont donc le même fils en commun.

- "Stick GND" est donc la masse pour les sticks

Les colonnes coloriées en noir, c'est juste qu'ils n'ont pas été utilisé pour mon Panel.



Voilà je pense qu'il doit y avoir différente solution de câblage mais voici le mien, j'espère que ces précisions auront pu pour apporter un peu plus de lumière concernant cette partie un peu nébuleuse dans la construction d'une borne :)

Mon fils fait le test avant l'étape de la peinture :)
